Si estás reformando la casa, revisando un presupuesto de electricista o simplemente ves cajas en la pared y no sabes para qué sirven, es normal preguntarse cuántas cajas de registro hacen falta en una vivienda. Es una duda frecuente en obras y reformas, porque nadie da una cifra cerrada.
Lo que fija el número es el Reglamento Electrotécnico para Baja Tensión, que no habla de un total por casa sino de cada cuántos metros y cada cuántas curvas tiene que haber un registro. Te explicamos qué es una caja de registro, qué dice la norma y de qué depende cuántas lleva tu vivienda.
Qué es una caja de registro

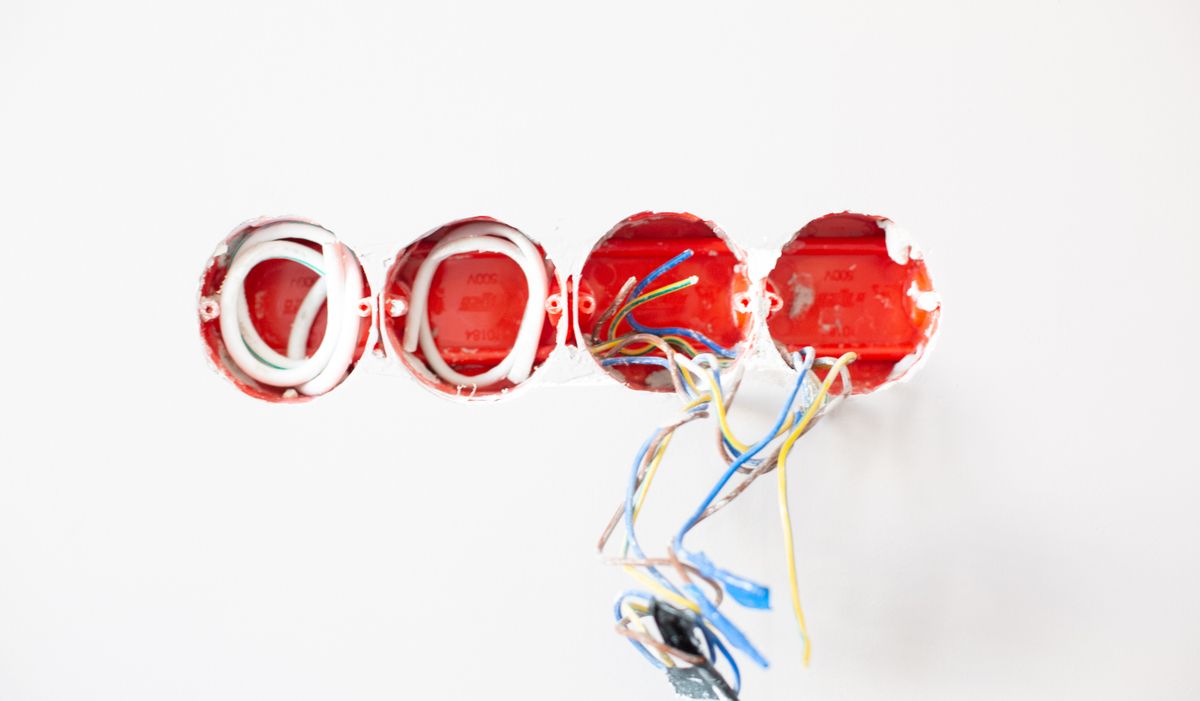

Una caja de registro es una caja, normalmente empotrada en la pared y con tapa, por la que pasan los tubos de la instalación eléctrica. Sirve para dos cosas: dar acceso a los cables para meterlos, sacarlos o revisarlos, y alojar los empalmes y derivaciones, que no se pueden hacer dentro del tubo.
No hay que confundirla con la caja de mecanismo, la pequeña que va detrás de cada enchufe o interruptor, aunque a veces la misma caja hace de registro y de empalme.
La regla de los 15 metros y las 3 curvas
La instrucción ITC-BT-21 del Reglamento Electrotécnico para Baja Tensión (Real Decreto 842/2002) es la que marca dónde hacen falta registros en las instalaciones con tubos. Sus dos reglas son estas:
- En los tramos rectos, los registros no pueden estar separados más de 15 metros entre sí.
- Entre dos registros seguidos no puede haber más de 3 curvas en ángulo.
Además, todas las conexiones entre conductores tienen que hacerse dentro de cajas de material aislante y no propagador de la llama, y nunca empalmando cables por simple retorcimiento.
Cuántas cajas lleva una vivienda
Por eso no hay un número fijo. Las cajas de registro de una casa dependen del trazado de los tubos: cuantas más derivaciones y cambios de dirección tenga la instalación, más registros necesita. Lo habitual es que haya al menos una caja de registro por estancia, desde la que salen las derivaciones a los enchufes y puntos de luz de esa habitación.
Lo que sí fija la norma es el número mínimo de circuitos y de puntos de utilización (enchufes y puntos de luz) por estancia, en la instrucción ITC-BT-25. Esos puntos determinan cuántas derivaciones hay que hacer y, con ellas, cuántas cajas de registro hacen falta.
Ejemplo
En un pasillo recto de 18 metros por el que pasa un tubo sin ninguna derivación, hacen falta al menos dos registros, porque no puede haber más de 15 metros entre uno y otro. Si ese mismo tubo diera cuatro giros en ángulo antes de llegar al cuadro, harían falta más, porque entre dos registros solo caben tres curvas.
Medidas mínimas de la caja
La misma instrucción fija el tamaño de las cajas donde se hacen conexiones. Su profundidad tiene que ser al menos el diámetro del tubo más grande que llegue a ella más un 50%, con un mínimo de 40 milímetros, y su lado o diámetro interior no puede bajar de 60 milímetros. Tienen que caber todos los conductores con holgura.
La instalación eléctrica la tiene que hacer un instalador autorizado y, en las reformas que lo exigen, acabar con su certificado. Una instalación mal hecha puede dejarte sin seguro en caso de incendio y es un riesgo real de descarga.
Si después de una reforma aparecen defectos en la instalación que no se veían al comprar la casa, pueden ser vicios ocultos de la vivienda.
Preguntas frecuentes
Las dudas más comunes sobre las cajas de registro.
¿Cuántas cajas de registro se ponen en una vivienda?
No hay un número fijo. El reglamento exige un registro como máximo cada 15 metros en tramo recto y que no haya más de 3 curvas entre dos registros, así que depende del trazado de la instalación.
¿Cada cuántos metros hay que poner una caja de registro?
En los tramos rectos, los registros no pueden estar a más de 15 metros entre sí, según la instrucción ITC-BT-21 del Reglamento Electrotécnico para Baja Tensión.
¿Qué medida mínima tiene una caja de registro?
Si se hacen conexiones en ella, al menos 40 milímetros de profundidad y 60 milímetros de lado o diámetro interior, y siempre el diámetro del tubo mayor más un 50% de fondo.
¿Se pueden hacer empalmes fuera de una caja de registro?
No. Las conexiones entre conductores tienen que hacerse dentro de cajas de material aislante, nunca dentro del tubo ni retorciendo los cables.
